Механизм, характеристики дефектов и опасность деформации торца теплоизоляционной ленты из‑за низкой размерной точности пресс‑формы

Деформация торцов теплоизоляционных лент PA66GF25 является распространённым дефектом качества на стадиях изготовления, монтажа и последующей эксплуатации дверей и окон. К её основным проявлениям относятся изогнутые срезанные торцы, расширенные края, отклонение ширины, проседание углов и асимметрия торцевой части. В тяжёлых случаях встречается локальное скручивание торца и искажение поперечного сечения, что напрямую ухудшает точность монтажа вставляемых лент и структурную устойчивость композитных профилей.

Практические проверки качества во время производства показывают, что скрытая причина большинства деформаций торцов не кроется в последующих операциях хранения, транспортировки или резки. Источником проблемы являются внутренние структурные недостатки, вызванные низкой размерной точностью основных производственных пресс‑форм. Пресс‑форма служит эталонной основой для формирования теплоизоляционных лент. Ошибки размеров выходного отверстия, асимметричные полости и недостаточная точность углов пресс‑формы сосредотачиваются на торцах лент и вызывают устойчивые серийные дефекты торцевой деформации. В настоящей статье подробно разбирается механизм возникновения, характерные признаки дефектов и инженерные риски деформации торцов из‑за неточности пресс‑формы, предоставляются справочные материалы для управления производственным качеством и устранения недостатков.

Теплоизоляционные ленты из полиамида PA66 изготавливаются методом экструзии расплава при высокой температуре. Расплавленный материал повторяет контур поперечного сечения через полость пресс‑формы, готовые торцы лент получаются после формовки, охлаждения и резки на требуемую длину. Как срез‑сечение профиля, торец ленты нагляднее всего отражает точность формовки пресс‑формы. Высокоточная пресс‑форма обладает правильными размерами полости, симметричными углами и равномерным оттоком материала по каналам подачи. Экструдированный профиль сохраняет неизменную геометрию поперечного сечения по всей длине, после разрезки образуются ровные перпендикулярные торцы без смещений и деформаций.

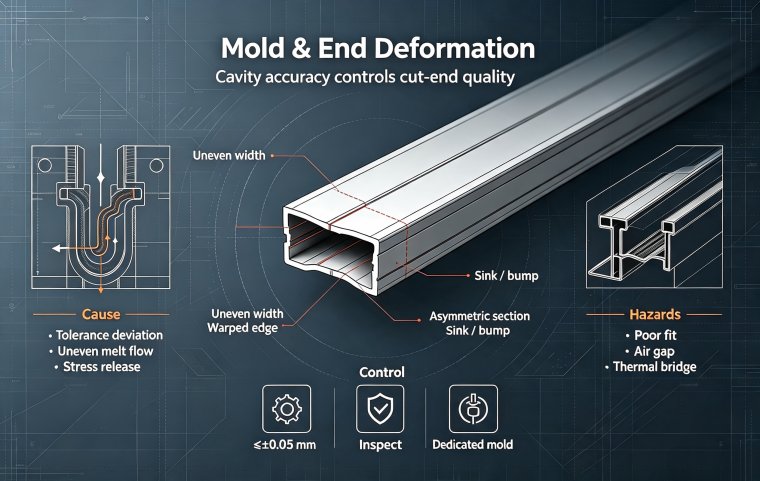

У пресс‑форм с низкой размерной точностью часто встречается неодинаковая ширина выходного отверстия, изношенные и смещённые углы полости, разное сопротивление левого и правого каналов подачи, отклонение радиуса в зоне формирования торца. При экструзии стекловолокнистого нейлонового расплава скорость вытекания вещества и давление расплава сильно отличаются в разных участках поперечного сечения, в результате внутри профиля формируются неравномерные внутренние напряжения. Скрытые напряжения накапливаются по всей длине ленты. При разрезке они мгновенно высвобождаются, концентрируясь на торце ленты и создавая видимые дефекты: изгиб, искажение и смещение углов.

В отличие от средней части профиля, ограниченной цельной конструкцией, торец теплоизоляционной ленты представляет собой свободное поперечное сечение, не подверженное растяжению и структурному влиянию соседних участков профиля. Все различия напряжений, порождённые неточностью пресс‑формы, полностью сбрасываются именно на торце. Это объясняет, почему размерные недостатки пресс‑формы чаще всего проявляются торцевой деформацией – необратимым врождённым дефектом формования.

Первое: деформация со смещением ширины на торце ленты. Одностороннее отклонение размеров выходного отверстия пресс‑формы и неравномерный износ полости вызывают небольшие различия ширины поперечного сечения экструдированного профиля. Срезанный торец получается разной ширины с двух сторон. Данная деформация препятствует точному совпадению с пазом алюминиевого профиля, при установке ленты часто возникают односторонние заклинивания и неравные зазоры.

Второе: изгиб углов и выпуклые края торца. Недостаточная точность полировки и мелкие неровности углов полости пресс‑формы приводят к неодинаковому охлаждению и формовке угловых зон во время затвердевания расплава. Накопление локальных напряжений заставляет углы торца немного изгибаться вверх или вниз после разрезки и образует дефекты выпуклых краёв. После монтажа происходит жёсткое прижатие к стенкам паза профиля и формируются долговременные монтажные напряжения.

Третье: асимметричная деформация поперечного сечения торца ленты. Асимметричные отводящие каналы подачи и погрешности размеров калибровочной полости делают толщину и радиус левой и правой частей профиля разными. Наклонная несбалансированная геометрия торца нарушает согласованное сопряжение теплоизоляционных лент и алюминиевых профилей и создаёт эксцентричную нагрузку во время монтажа.

Четвёртое: локальные впадины и неравномерная деформация торца ленты. Низкокачественные пресс‑формы имеют неточное выходное отверстие, отложения‑выступы материала и стёртые углубления внутри полости. Эти изъяны копируются на поперечном сечении профиля и вызывают впадины, выпуклости и неровную поверхность торца, серьёзно снижая точность сопряжения парных профилей.

Во‑первых, страдает точность сборки и снижается устойчивость композитных профилей. Деформированные торцы теплоизоляционных лент не скользят свободно по пазам алюминиевых профилей. При изготовлении рабочие часто вдавливают ленты силой. Такой принудительный монтаж деформирует пазы профиля и оставляет остаточные напряжения внутри теплоизоляционной ленты. При дальнейшей эксплуатации дверей и окон высока вероятность скручивания профилей, искажения створок и расшатывания угловых соединений.

Во‑вторых, беспорядочные монтажные зазоры ухудшают энергосберегающие и герметизирующие свойства. Деформированные торцы лент исключают плотный контакт теплоизоляционной детали и алюминиевого профиля. Местные промежутки и пустоты создают невидимые каналы воздушной конвекции и тепловые мосты сквозь профиль, из‑за чего теплоизоляционная способность окон и дверей резко падает. Неравномерное прилегание уплотнительных прокладок порождает повторяющиеся проблемы: утечку воздуха, просачивание воды и ухудшение звукоизоляции.

В‑третьих, растут отходы материала и риски послепродажного обслуживания. Ленты с деформированными торцами не подходят под стандартную сборку, повышается процент брака и переделок, растут производственные расходы. Поскольку данный дефект относится к врождённому структурному недостатку, постоянное высвобождение напряжений во время эксплуатации может вызвать трещины и протяжённые разломы торцов, создавая серийные скрытые проблемы для ремонтного обслуживания строительных объектов.

Первое: строгий контроль точности механической обработки пресс‑форм. Перед запуском новых пресс‑форм в производство выполняется комплексная проверка размеров выходного отверстия, симметрии полости, точности углов и однородности каналов подачи. Все допуски пресс‑форм должны соответствовать высокоточному государственному стандарту ±0,05 мм. Пресс‑формы, не прошедшие проверку точности, запрещено использовать для пробной и серийной выработки.

Второе: внедрение периодической калибровки пресс‑форм. Серийные пресс‑формы регулярно разбираются для осмотра износа внутренней полости. Операторы своевременно производят полировку для устранения отклонений углов и сварочную реставрацию изношенных участков, чтобы предотвратить серийную торцевую деформацию из‑за падения точности пресс‑формы.

Третье: соблюдение правила специализированных пресс‑форм. Для теплоизоляционных лент каждой спецификации и класса точности выделяется отдельная пресс‑форма. Взаимозамена пресс‑форм запрещена. Это исключает несоответствие размеров полости характеристикам готового изделия и предотвращает дефекты деформации, возникающие на стадии формования.

Торцевая деформация теплоизоляционной ленты не является простой проблемой режущего оборудования. Низкая размерная точность пресс‑форм – основной внутренний фактор появления данных дефектов. Малейшие размерные отклонения, структурная асимметрия и недостаточная точность углов полости пресс‑формы преобразуются во внутренние напряжения профиля, которые в итоге высвобождаются на торцах лент и вызывают деформацию. Строгий контроль точности обработки и технического обслуживания пресс‑форм для ликвидации напряженных погрешностей формования в источнике – ключевая мера для предотвращения торцевой деформации из‑за пресс‑формы и гарантии монтажной точности и строительного качества теплоизоляционных лент.
